Камеры для контроля качества на производстве
Камеры для контроля качества на производстве
Краткое описание
Какие камеры используют для контроля качества на производстве, чем они отличаются, как их выбирают и как встроить в рабочий процесс без лишних затрат.
Камеры для контроля качества на производстве — это не просто средство видеонаблюдения, а рабочий инструмент, от которого зависит точность проверки, скорость линии и итоговое количество пропущенных дефектов. На практике одна и та же задача может давать разный результат в зависимости от того, какая камера выбрана, как организована съемка и насколько грамотно зона контроля встроена в сам производственный процесс.
Когда на предприятии обсуждают автоматизацию визуального контроля, внимание часто сосредотачивают на программной части: распознавании, алгоритмах, правилах проверки. Но в реальной эксплуатации именно камера задает основу для всей системы. Если изображение нестабильно, на нем есть блики, смазывание или не хватает детализации, даже хорошо настроенная проверка будет работать хуже ожидаемого.
В этой статье разберем, какие камеры применяют для контроля качества, чем они отличаются между собой, как их выбирают под конкретную задачу и какие ошибки чаще всего допускают при оснащении производственного участка.
Почему выбор камеры нельзя считать второстепенным
На производстве результат проверки зависит не только от того, умеет ли система находить дефект, но и от того, насколько хорошо этот дефект вообще виден в кадре. Камера определяет детализацию изображения, устойчивость к движению, качество работы при разном освещении и возможность фиксировать мелкие отклонения без искажений.
Если камера подобрана неправильно, предприятие получает типичный набор проблем: часть брака не попадает в зону уверенного обнаружения, оператор видит нестабильные результаты, а отдел качества начинает сомневаться в самом решении. В итоге создается впечатление, что система контроля работает слабо, хотя реальная причина может быть в исходной картинке.
Поэтому камеру на участке контроля качества выбирают не по принципу «чем больше разрешение, тем лучше». Гораздо важнее понять, что именно нужно увидеть: микротрещину, перекос этикетки, отсутствие детали, дефект кромки, загрязнение поверхности или нарушение формы изделия.
Какие задачи камеры решают на участке контроля качества
В реальном производстве камеры ставят не «для контроля вообще», а под конкретную операцию. От задачи зависит и тип съемки, и место установки, и требования к изображению.
1. Поиск поверхностных дефектов. царапины, сколы, трещины, вмятины, пятна, наплывы материала и другие визуальные отклонения.
2. Проверка геометрии и формы. контроль размеров, контуров, отверстий, кромок, положения элементов и симметрии изделия.
3. Контроль упаковки и маркировки. наличие этикетки, читаемость кода, правильность даты, положение наклейки и целостность упаковки.
4. Проверка комплектности. наличие всех деталей, правильность сборки, отсутствие пропущенных компонентов.
Именно поэтому одна и та же модель камеры редко бывает универсальным решением для всего завода. Для проверки печатной платы, контроля сварного шва и инспекции упаковки потребуются разные параметры съемки и, как правило, разные сценарии установки.

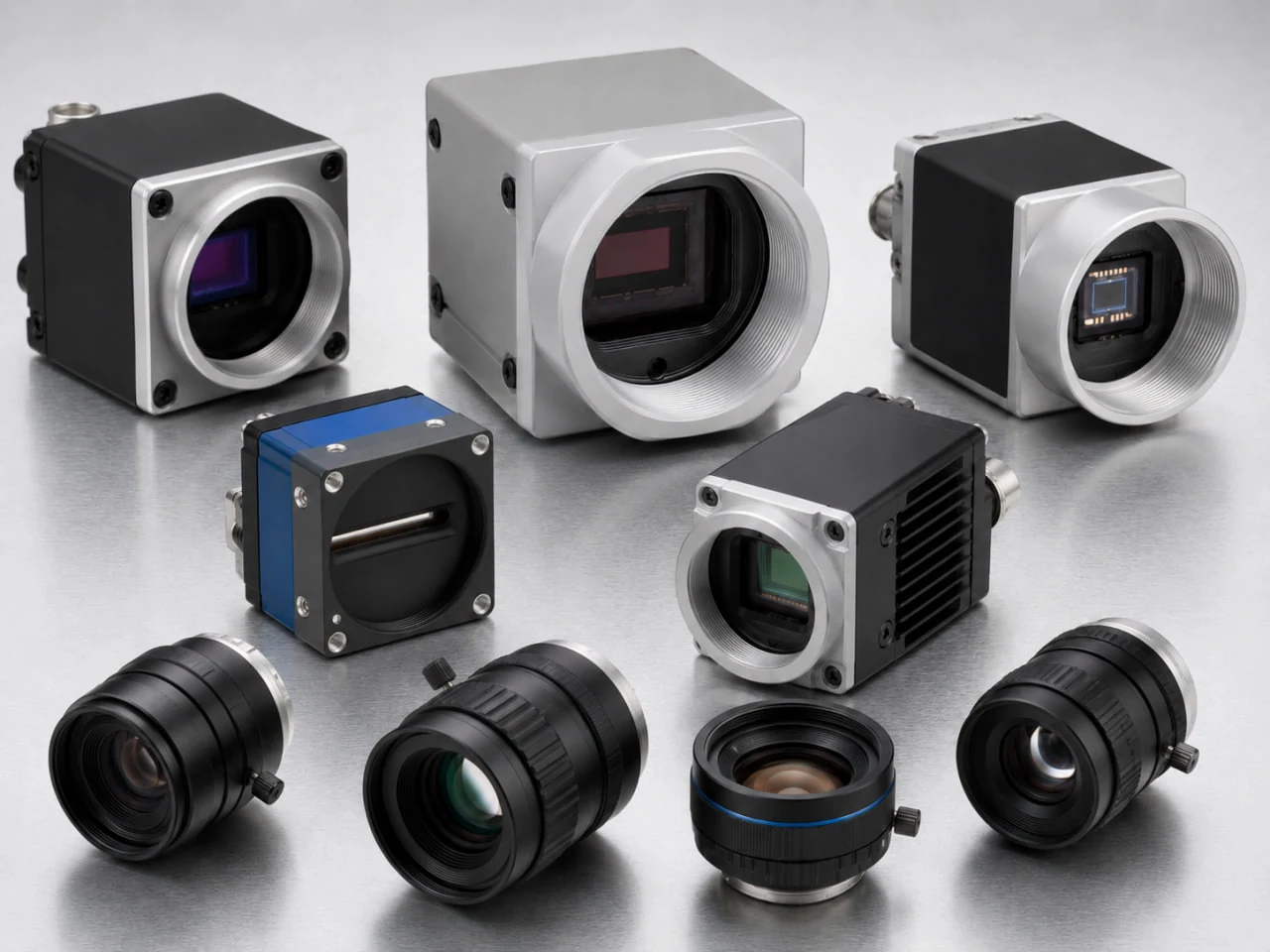

Какие камеры используют чаще всего
Если смотреть на практику внедрений, то на производстве чаще всего используют несколько типов камер. Разница между ними не формальная: каждый вариант лучше подходит для определенного характера продукции и скорости процесса.
Линейные камеры
Такие камеры особенно полезны там, где изделие или материал движется непрерывно, а проверять нужно длинную поверхность: полосу металла, рулонный материал, лист, кабель, пленку или ткань. Линейная камера «считывает» объект построчно, а полная картинка собирается по мере движения материала.
Этот подход позволяет получать очень подробное изображение протяженных объектов и хорошо подходит для поиска повторяющихся дефектов поверхности на высокой скорости.
Площадные камеры
Это один из самых распространенных вариантов для производственных задач. Такая камера делает полный кадр объекта за один цикл съемки. Ее часто ставят на участках, где изделие кратковременно находится в фиксированной точке: перед отбраковкой, на сборочном посту, после упаковки или на финальной проверке.
Площадные камеры удобны там, где нужно видеть изделие целиком и оценивать сразу несколько признаков: форму, маркировку, наличие элементов и внешний вид.
Высокоскоростные камеры
Они нужны в ситуациях, когда обычной съемки недостаточно из-за быстрого движения продукции. Если объект проходит зону контроля за очень короткое время, стандартная камера может давать смазанное изображение. Высокоскоростной вариант помогает зафиксировать изделие четко даже на быстрых линиях.
Чаще всего такие решения рассматривают там, где невозможно замедлить процесс ради проверки, а качество все равно нужно контролировать по каждой единице продукции.
Камеры с повышенной точностью цветопередачи
Они применяются в тех случаях, когда для качества важен не только контур объекта, но и точный цветовой оттенок: например, в упаковке, печати, отделочных материалах, пищевой или косметической продукции. Если задача связана с отличием близких по тону поверхностей, требования к камере становятся заметно выше.
На что смотрят при выборе камеры
Правильный выбор камеры начинается не с каталога оборудования, а с описания самой задачи контроля. Предприятию важно ответить, что именно нужно увидеть, на каком расстоянии, с какой скоростью и в каких условиях.
1. Размер дефекта или элемента, который нужно различить в кадре.
2. Скорость движения изделия через зону контроля.
3. Стабильность положения объекта: стоит ли он неподвижно или проходит с разбросом по траектории.
4. Материал поверхности: матовая, глянцевая, отражающая, прозрачная, темная или светлая.
5. Условия участка: пыль, вибрации, температура, ограниченное пространство, внешняя засветка.
Именно совокупность этих факторов показывает, какая камера даст устойчивый результат. Если выбирать только по разрешению или цене, велика вероятность, что система будет работать нестабильно именно в реальных производственных условиях.
Почему одной камеры бывает недостаточно
В ряде задач предприятие старается закрыть весь контроль одной точкой съемки, но на практике этого часто недостаточно. Изделие может иметь несколько сторон, скрытые зоны, сложную геометрию или признаки качества, которые лучше видны под разными углами.
Поэтому для полноценной проверки иногда строят схему из двух, трех или большего количества камер. Одна камера контролирует общий вид, другая — кромку, третья — маркировку или боковую поверхность. Такой подход может выглядеть сложнее, но он позволяет избежать ложной экономии, когда одна камера формально установлена, а часть дефектов все равно остается вне зоны уверенного контроля.
Особенно это актуально для изделий с глубиной, отверстиями, ребрами, наклонными плоскостями или многоступенчатой упаковкой, где один ракурс не дает полной картины.

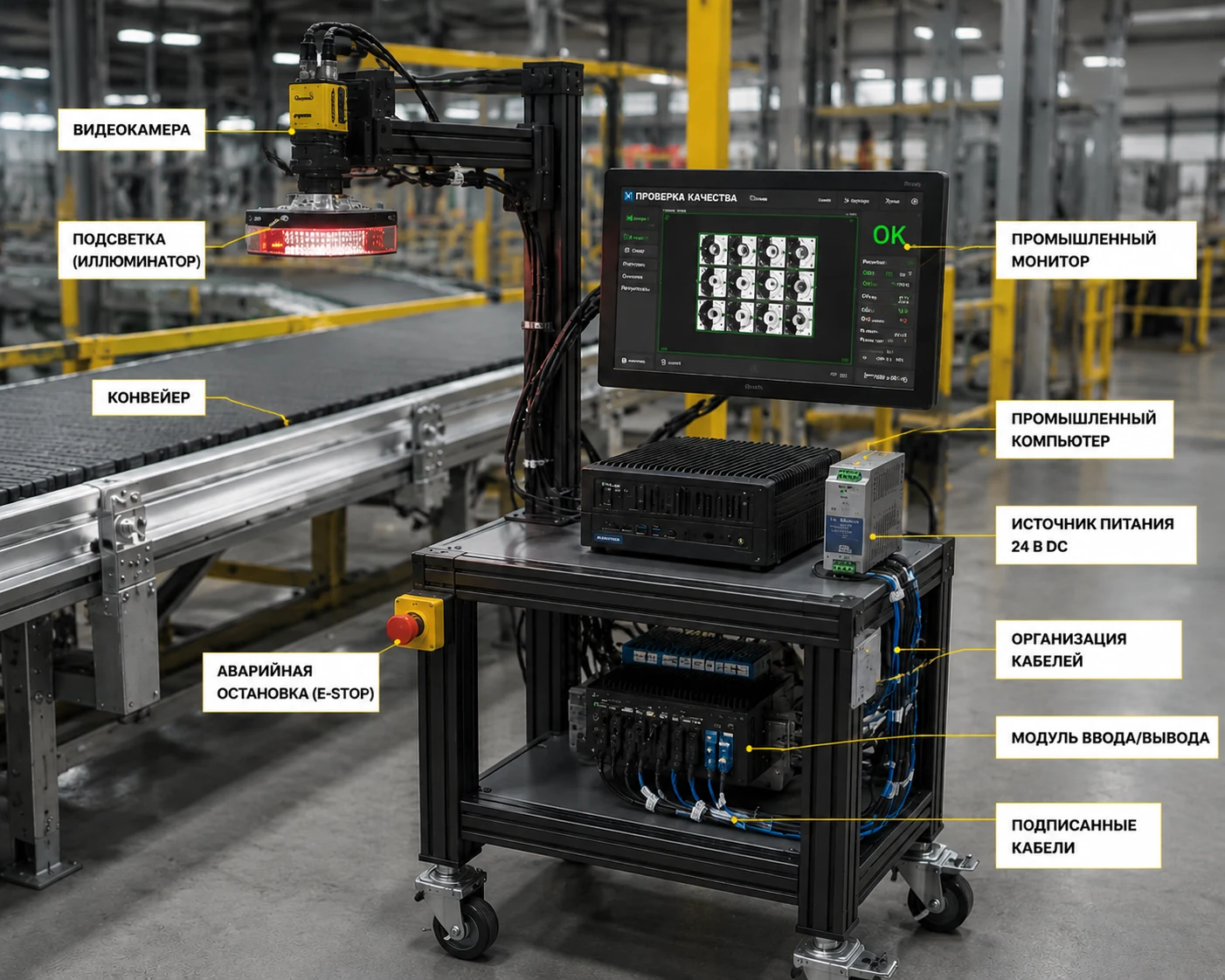

Как камера встраивается в рабочий процесс
Сама по себе камера не решает задачу контроля качества, если она не встроена в производственную логику. Нужно заранее понимать, где именно будет находиться зона съемки, в какой момент изделие должно попасть в кадр и что произойдет после обнаружения отклонения.
Обычно рабочая схема строится следующим образом.
1. Изделие входит в точку контроля и занимает предсказуемое положение.
2. Камера получает изображение в нужный момент, без смещения и размытия.
3. Система сравнивает результат с заданными признаками качества.
4. При обнаружении отклонения запускается действие: сигнал оператору, запись события, отбраковка или передача данных в учетную систему.
Чем лучше продуман этот путь, тем меньше спорных ситуаций в эксплуатации. Если же камера установлена формально, без учета ритма линии и реакции процесса, эффективность решения резко снижается.
Какие ошибки чаще всего допускают предприятия
На практике проблемы возникают не потому, что сама идея визуального контроля неверна, а потому что камеру пытаются подобрать слишком упрощенно.
Первая частая ошибка — ориентироваться только на цену оборудования. Дешевая камера может оказаться достаточной для одной задачи и совершенно неподходящей для другой.
Вторая ошибка — не учитывать освещение. Даже хорошая камера не даст стабильной картинки, если зона контроля построена с бликами, тенями и паразитной засветкой.
Третья ошибка — стремиться закрыть весь процесс одной камерой, когда задача объективно требует нескольких точек съемки.

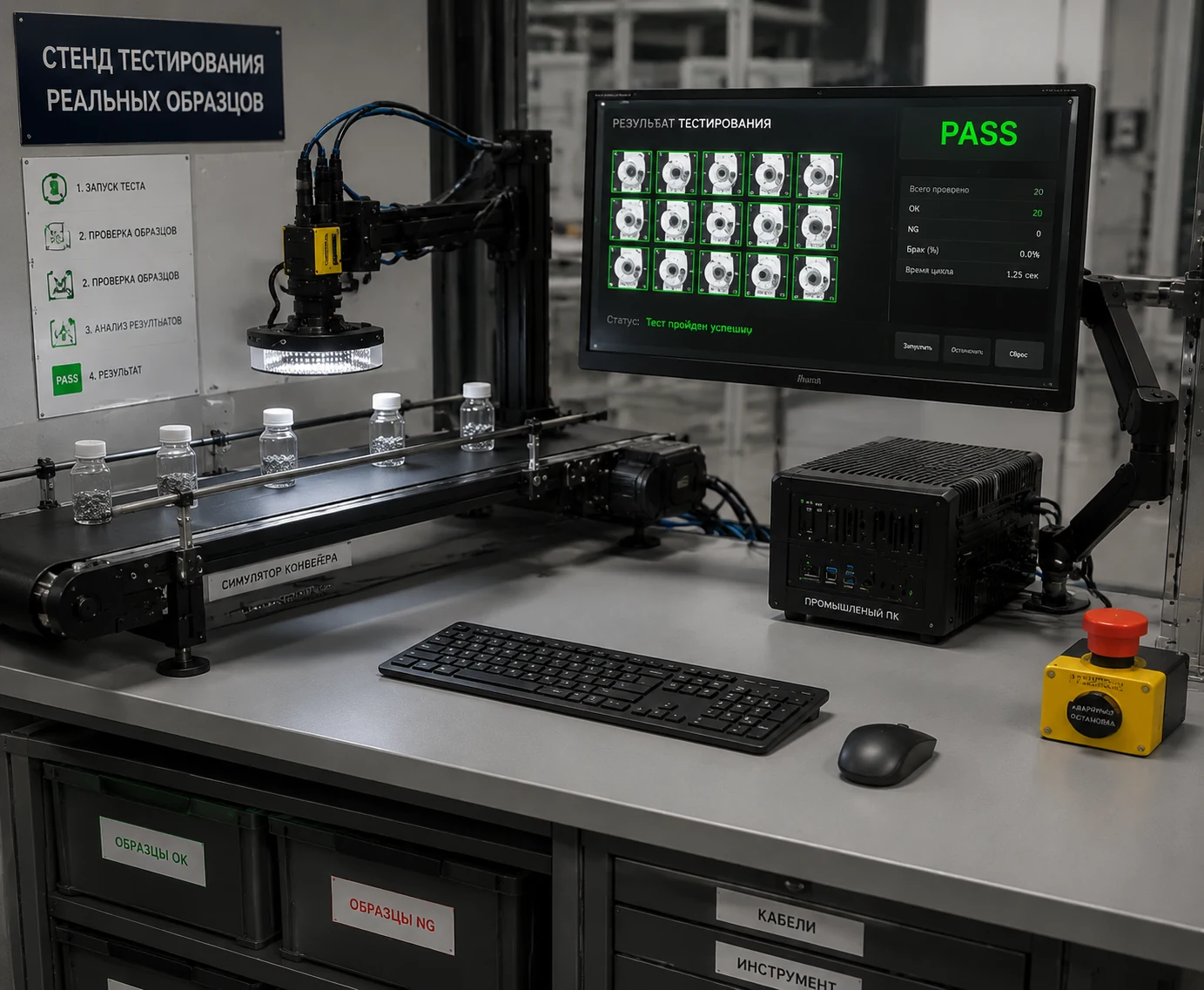

Четвертая ошибка — проверять решение только на демонстрационном образце. На реальном производстве изображение меняется из-за пыли, скорости, вибраций и разброса положения изделия.
Поэтому надежное решение всегда начинается с оценки участка, пробной съемки и проверки именно в тех условиях, где система будет работать каждый день.
Какой результат дает правильно подобранная камера
Если камера выбрана под задачу, предприятие получает не просто красивую картинку, а устойчивый инструмент качества. Снижается количество пропущенных дефектов, уменьшается нагрузка на ручной контроль, появляется более четкая статистика по отклонениям и причинам брака.
Кроме того, правильно построенная зона съемки помогает сократить количество спорных случаев между производством и отделом качества. Когда есть точное изображение изделия в момент проверки, проще разбирать инциденты, настраивать критерии и видеть, где именно начинает ухудшаться процесс.
В итоге камера становится частью производственной системы качества, а не отдельным устройством «для наблюдения». Именно в этом заключается ее реальная ценность для завода или предприятия.
Частые вопросы
Можно ли выбрать камеру только по разрешению?
Нет. Разрешение важно, но без учета скорости линии, освещения, расстояния до объекта и размера дефекта оно не дает гарантии хорошего результата.
Когда достаточно одной камеры?
Когда все признаки качества хорошо видны с одного ракурса, а изделие стабильно попадает в фиксированную точку съемки.
Зачем нужны разные типы камер на одном предприятии?
Потому что контроль поверхности, маркировки, сборки и длинномерных материалов требует разных параметров съемки.
Нужно ли менять линию ради установки камеры?
Не всегда. Во многих случаях достаточно грамотно организовать зону контроля, крепление камеры, освещение и момент съемки.
